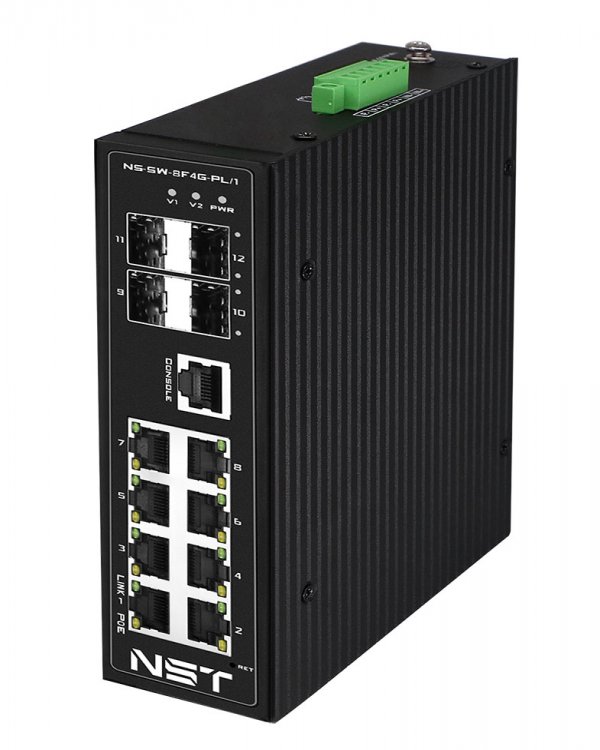

промышленный коммутатор PoE 4, 4, 360, L2+ — NST NS-SW-8F4G-PL/I
 |
Гарантия 5 лет! Время наработки на отказ MTBF > 100 000 часов |
 |
 |
 |
ТР
ТС 004/2011 ТР
ТС 020/2011 |
Промышленный управляемый L2 PoE коммутатор Fast Ethernet на 8 FE RJ45 PoE + 4 GE SFP порта. Порты: 8x10/100Base-T, 4x100/1000Base-X. Порты PoE: 1-2 - до 90W (IEEE 802.3af/at/bt),3-8 - до 30W (IEEE 802.3af/at). Автоматическое определение PoE устройств. Суммарная мощность PoE до 360W. Поддержка режима CCTV: Увеличение расстояния передачи данных и питания до 250 м. Встроенная грозозащита 6kV на порт, электростатическая защита 8кВ. Питание: 2 x входа DC37-57V(370W).БП в комплект НЕ входит. Монтаж на DIN-рейку или на стену (крепление в комплекте). Размеры (ШхВхГ): 50х187х130мм. Рабочая температура: -40…+80°С
Технические характеристики:
- Промышленный управляемый L2 PoE коммутатор Fast Ethernet на 8 FE RJ45 PoE + 4 GE SFP порта.
- Порты: 8x10/100Base-T, 4x100/1000Base-X.
- Порты PoE: 1-2 - до 90W (IEEE 802.3af/at/bt),3-8 - до 30W (IEEE 802.3af/at).
- Автоматическое определение PoE устройств.
- Суммарная мощность PoE до 360W.
- Поддержка режима CCTV: Увеличение расстояния передачи данных и питания до 250 м.
- Встроенная грозозащита 6kV на порт, электростатическая защита 8кВ.
- Питание: 2 x входа DC37-57V(370W).
- БП в комплект НЕ входит.
- Монтаж на DIN-рейку или на стену (крепление в комплекте).
- Размеры (ШхВхГ): 50х187х130мм.
- Рабочая температура: -40…+80°С
Схема подключения блоков питания к коммутатору:
Совместим с блоками питания:
- NS-PS-52-300/I Промышленный блок питания DC52V, 300W. Выходной ток: до 5,8A.
- NS-PS-52-480/I Промышленный блок питания DC52V, 480W. Выходной ток: до 9,2A.
- NS-UPS-52-300/I Промышленный блок питания с функцией ИБП на 300W.
- NS-UPS-52-480/I Промышленный блок питания с функцией ИБП на 480W.
При выборе блока питания для коммутатора, просьба обращать внимание на суммарную мощность PoE и рекомендуем оставлять запас 10%, для того чтобы компенсировать перепады температуры, КПД снижается при высоких температурах.
Для коммутаторов, где требуется использовать АКБ, рекомендуем устанавливать блоки питания с функцией UPS.
Таблица характеристик коммутатора:
| Общее кол-во портов | 12 |
| Кол-во портов FE+PoE | 8 |
| Кол-во портов SFP | 4 |
| Топологии подключения | Каскад, звезда, кольцо |
| Мощность PoE на порт | Порты 1-2 – до 90W |
| Порты 3-8 – до 30W | |
| Суммарная мощность PoE | 360W |
| Функция PoE WatchDog | да |
| Функция Fiber WatchDog | да |
| Стандарты PoE | IEEE 802.3af/at/bt |
| Метод и проводники для подачи PoE | 1-2 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) |
| 3-8 порты: A (1,2(+) 3,6(-)) | |
| Буфер пакетов | 4.1Мб SRAM |
| Таблицы MAC-адресов | 4000 |
| Пропускная способность | 9,6 Гбит/с |
| коммутационной матрицы | |
| (Switching fabric) | |
| Оперативная память DDR | 128 Мбайт DDR3 |
| FLASH Память | 128 Мбайт |
| Размер таблицы MAC адресов | 8000 |
| Скорость обслуживания пакетов | 7,15 Mpps |
| (Forwarding rate) | |
| Поддержка Jumbo Frame | 12 КБ |
| Стандарты и протоколы | IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Fast Ethernet | |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet | |
| IEEE802.3x Flow Control and Back Pressure | |
| Управление | Управляемый Full Managed L2+ |
| CCTV | да |
| (увеличение расстояния передачи данных и PoE до 250м) 10Мбит/c | |
| Индикаторы | PWR (индикатор питания и состояния коммутатора) |
| 10,11 (подключение SFP-слотов) | |
| V1, V2 (подключение БП1, БП2) | |
| PoE (PoE активен - оранжевый индикатор) | |
| Link (Идет передача данных - зеленый индикатор) | |
| Питание | 2 х DC 37-57V с резервированием. Защита от обратной полярности. |
| Собственное энергопотребление | 8W – в режиме Ethernet коммутатора |
| 15W – В режиме PoE коммутатора | |
| Встроенная грозозащита | 6кВ (Электростатическая защита - 8кВ) |
| Охлаждение | Пассивное (без вентиляторов) |
| Класс защиты | IP40 |
| Размеры (ШхВхГ) (мм) | 50х187х130 |
| Способ монтажа | на DIN-рейку, на стену |
| Время наработки на отказ | 100000 часов |
| Рабочая температура | -40...+80 °С |
| Относительная влажность | 5%-95%, без конденсата |
Теги: Управляемые
| Технические характеристики | |
| Кол-во портов FE+PoE | 4 |
| Кол-во портов GE+PoE | 0 |
| Кол-во портов SFP | 4 |
| Суммарная мощность PoE , Вт | 360 |
| Управление | L2+ |
