NST NS-SW-WPU-8F3G-P Уличный PoE коммутатор с UPS на 8 портов IP66
 |
Гарантия 5 лет! Время наработки на отказ MTBF > 100 000 часов |
 |
 |
 |
ТР
ТС 004/2011 ТР
ТС 020/2011 |
Уличный Fast Ethernet коммутатор с ИБП, термостабилизацией на 8FE PoE + 1GE RJ45 + 2 GE SFP порта. Порты: 8x10/100Base-T, 1x10/100/1000Base-T, 2x100/1000Base-X SFP. Порты PoE: 1-2 - до 90W (IEEE 802.3af/at/bt),2-8 - до 30W (IEEE 802.3af/at). PoE WatchDog (Антизависание PoE устройств), Fiber WatchDog (Антизависание SFP модулей). Автоматическое определение PoE устройств. Суммарная мощность PoE - до 360W. Поддержка режима CCTV: передача данных и питания - до 250м. Функция "Теплый старт". Питание: встроенный ИБП, вход - AC220V, выход - DC48V(480W), АКБ: 4шт по 12V(7Ач). В комплекте оптическая розетка на 4 волокна (SFP-модули в комплект не входят). Корпус из полиэстера. Встроенная грозозащита 6кВ, электростатическая защита 8кВ, защита линии AC220В (УЗИП) - Класс II. Класс защиты IP66. Питание: AC100-265V. Размеры (ШхВхГ): 400x400x200мм. Рабочая температура: -60…+50°С.
Технические характеристики:
- Уличный Fast Ethernet коммутатор с ИБП, термостабилизацией на 8FE PoE + 1GE RJ45 + 2 GE SFP порта.
- Порты: 8x10/100Base-T, 1x10/100/1000Base-T, 2x100/1000Base-X SFP.
- Порты PoE: 1-2 - до 90W (IEEE 802.3af/at/bt),2-8 - до 30W (IEEE 802.3af/at).
- PoE WatchDog (Антизависание PoE устройств).
- Fiber WatchDog (Антизависание SFP модулей).
- Автоматическое определение PoE устройств.
- Суммарная мощность PoE - до 360W.
- Поддержка режима CCTV: передача данных и питания - до 250м.
- Функция "Теплый старт".
- Питание: встроенный ИБП, вход - AC220V, выход - DC48V(480W), АКБ: 4шт по 12V(7Ач).
- В комплекте оптическая розетка на 4 волокна.
- SFP-модули в комплект не входят.
- Аксессуары для сварки оптического кабеля (гильзы, адаптеры и патч-корды) в комплект не входят.
- Корпус из полиэстера.
- Встроенная грозозащита 6кВ, электростатическая защита 8кВ.
- Защита линии AC220В (УЗИП) - Класс II.
- Класс защиты IP66.
- Питание: AC100-265V.
- Размеры (ШхВхГ): 400x400x200мм.
- Рабочая температура: -60…+50°С.
Крепление на столб в комплекте!
ВАЖНО!
Перед подключением батарей к блоку питания, убедитесь, что переключатель DIP1 установлен в положение OFF, иначе возможно искрение в момент подключения.
Перед включением коммутатора в электрическую сеть, переведите переключатель DIP1 в положение ON, для включения функции UPS.

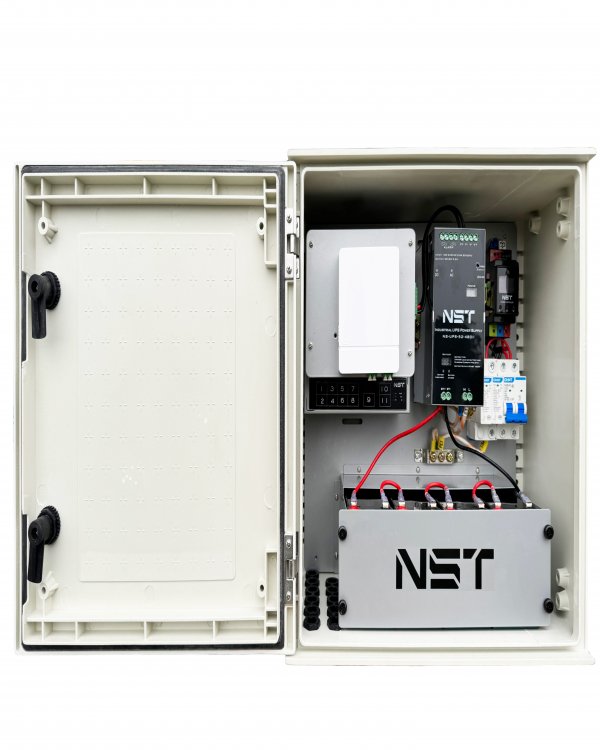

Основные компоненты коммутатора:
1. Замки, удерживающие дверь
2. Оптический кросс на 4 волокона
3. Блок питания с функцией UPS на 480W
4. Термоконтроллер управления нагревателем
5. Корпус из поликарбоната
6. Вводной автомат питания AC220V
7. Грозозащита линии питания на 40kA
8. Батарейный блок 4 x 12V (7Ah)
9. Шина заземления
10. Бескорпусной PoE коммутатор на 8FE PoE + 1GE RJ45 + 2 GE SFP порта
11. Активная система подогрева
12. Гермовводы для кабелей
Таблица технических характеристик коммутатора:
|
Характеристика |
NS-SW-WPU-8F3G-P |
|
Управление |
Нет |
|
Встроенный UPS |
Есть |
|
Конфигурация Ethernet |
8xFE + 1xGE+2xGE SFP |
|
Конфигурация PoE |
2x90W+6x30W |
|
PoE бюджет (Вт) |
360 |
|
Переключающая матрица |
7.6 Гбит/с |
|
Скорость коммутации |
5,7Mpps |
|
MAC таблица / Буфер /
MTU |
8К / 1 Mbit / 9216 байт |
|
Функции L2 |
Нет |
|
VLAN |
Аппаратный VLAN - изоляция портов |
|
QoS |
Нет |
|
Дополнительные функции |
Автоматическая перезагрузка камер:при отсутствии Link, 250m CCTV
mode |
|
Функция
"Теплый старт коммутатора" |
Есть |
|
Входы/Выходы |
Нет |
|
Грозозащита |
Питание: Up 1,5kV, In = 20kA, Imax - 40kA, Ethernet: 6кВ
(Электростатическая защита - 8кВ) |
|
Питание |
AC100-265V. |
|
Аккумулятор (ИБП) |
4×12В, 7Ah |
|
Оптический кросс |
Есть |
|
Корпус |
Армированный поликарбонат, IP66 |
|
Физические параметры |
400x400x200мм |
|
Условия эксплуатации |
–60…+50°C |
|
Время наработки на отказ ≥100 000 часов |
|
|
Особенность (здесь
резюмируются главные отличия от конкурента) |
Функция подогрева батарей и коммутатора перез запуском, настраиваемый
термоконтроллер. Активная система подогрева. |
